Herramienta para carcasa GE 7FA
Tensionadores y tuercas hidráulicas de pernos de carcasa para inspecciones de combustión, ruta de gases calientes y mayor en 7F.03–7F.05.
Ver herramienta →Tuercas hidráulicas de cierre y tensionadores de pernos de carcasa para GE 7FA, GE 7EA, GE D11 y Siemens/Westinghouse 501F, en renta desde Cleveland, TX, con TFAs propios que instalan, operan y retiran la herramienta durante su paro mayor.
Un kit de tensionado hidráulico para carcasa de turbina sustituye el calentamiento o el torque en la junta horizontal por una carga hidráulica controlada y simultánea. Las tuercas hidráulicas o tensionadores se montan en los espárragos existentes, se conectan por mangueras y manifolds a una bomba neumática y se presurizan en secuencia para que las caras de la brida cierren de manera uniforme. Sin modificar la carcasa ni calentar pernos.
GIMAN Energy LLC renta kits Boltight® configurados para cada frame y envía a sus propios técnicos de campo (TFAs) a operarlos. También ejecutamos la solución Nord-Lock / Superbolt del 4-way joint en la flota 501F: 26 instalaciones en Norteamérica en 2025–2026.

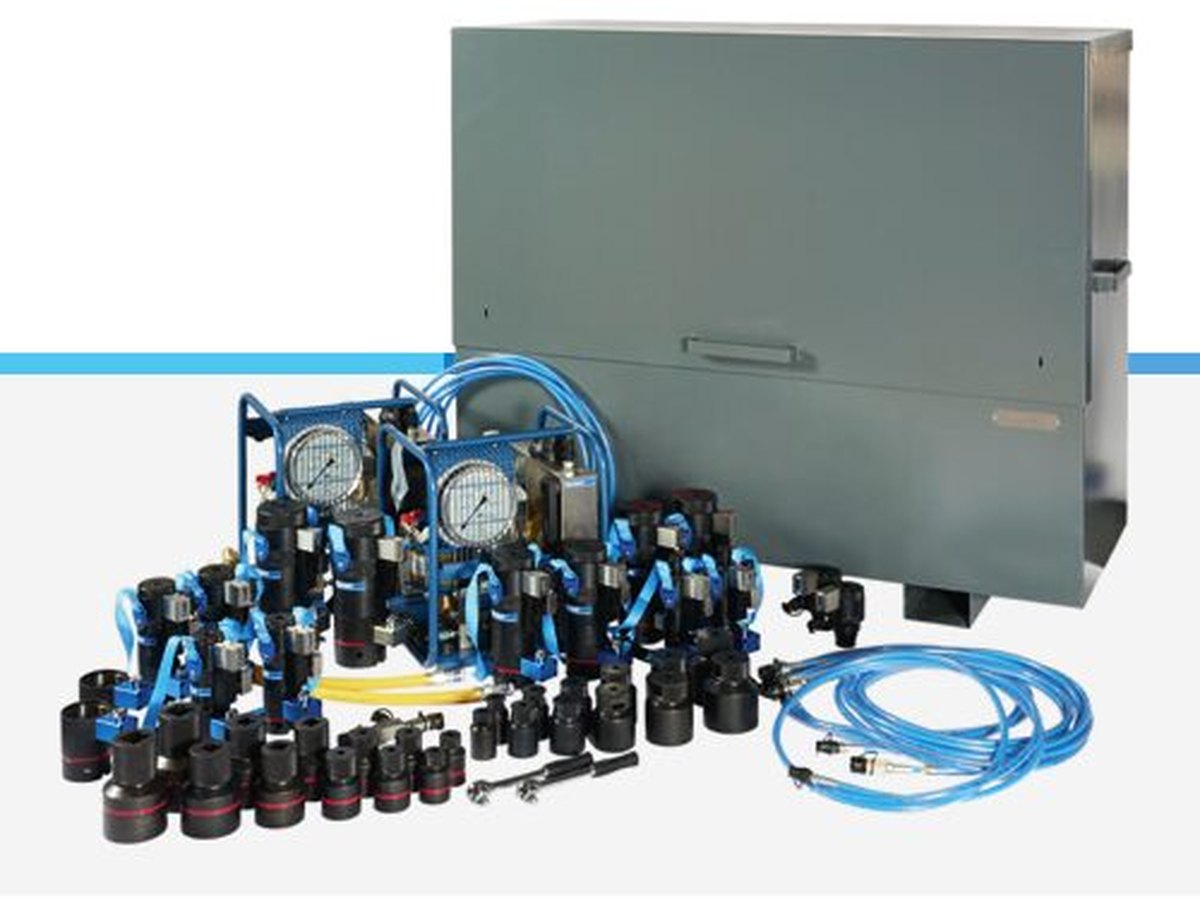

| Herramienta hidráulica | Tuercas de cierre o tensionadores de carcasa dimensionados al rango de espárragos del frame |
|---|---|
| Potencia y distribución | Bomba neumática, manifolds, bloques T, mangueras de enlace, manómetros en línea y válvulas de paso |
| Documentación | Procedimiento del fabricante, registros de calibración, reporte de servicio en campo |
| Personal | Opcional: TFAs propios en sitio para instalación, operación y retiro |
| Logística | Cajas de transporte a medida; embarque desde Cleveland, TX; importación temporal para Canadá y México |
Tensionadores y tuercas hidráulicas de pernos de carcasa para inspecciones de combustión, ruta de gases calientes y mayor en 7F.03–7F.05.
Ver herramienta →Tuercas hidráulicas y tensionadores para la junta horizontal del Frame 7E/7EA: peakers, cogeneración y ciclos combinados antiguos.
Ver herramienta →Sistema Boltight D11 Hydraulic Closure: 60 tuercas de 2-1/2" a 7", 80 mangueras a 2,500 bar, para tops-on/tops-off y verificación de claros.
Ver herramienta →Ejecución en campo de la solución Nord-Lock / Superbolt del 4-way joint en Siemens/Westinghouse W501F (FD3/FD4).
Ver herramienta →Usted nos indica la unidad, revisión del frame y ventana del paro. Confirmamos disponibilidad del kit, ajustamos medidas a su lista de pernos y embarcamos desde Cleveland, TX.
Nuestros TFAs toman la inducción de seguridad, verifican la herramienta contra la carcasa y montan bomba, manifolds y mangueras según el procedimiento del fabricante.
La carga hidráulica se aplica en secuencia y se monitorea en manómetros. Las lecturas y cualquier desviación se registran con su equipo de paro.
La herramienta se inspecciona, empaca y retorna. Usted recibe el reporte de servicio y los registros de calibración para su expediente del paro.
Base en Cleveland, TX. Registrados en SAP Business Network de GE Vernova / FieldCore y precalificados en ComplyWorks (puntaje 98, clase Severe).
Parte de las 26 instalaciones de 4-way joint ejecutadas en la flota 501F de Norteamérica en 2025–2026 se realizaron en Canadá.
Cuadrillas bilingües (ES/EN). Cotización en USD; importación temporal coordinada con su agente aduanal o importador de registro, proyecto por proyecto.
Un kit de tuercas hidráulicas que sustituyen temporalmente las tuercas superiores en parte de los espárragos de la carcasa. Conectadas por mangueras y manifold a una bomba, cierran la junta horizontal de manera uniforme para verificar claros y distorsión o hacer tops-on / tops-off, sin torque ni calentamiento de pernos.
No. Los kits son retrofits directos dimensionados a los espárragos y a la geometría existente de la carcasa. Las tuercas inferiores se quedan como están.
Puede incluirlo. GIMAN Energy envía TFAs propios para instalar, operar y retirar la herramienta y apoyar al equipo del paro, o embarca el kit a su cuadrilla con el procedimiento del fabricante.
GE 7FA (7F.03 a 7F.05), GE 7EA (Frame 7E), turbinas de vapor GE D11 y, con la solución Nord-Lock / Superbolt del 4-way joint, Siemens/Westinghouse W501F (FD3/FD4). Cada frame tiene su propio kit dimensionado a su rango de espárragos: envíenos su lista de pernos y la revisión del frame y confirmamos el ajuste antes de embarcar.
Las tuercas de cierre sustituyen temporalmente las tuercas superiores en parte de los espárragos de la junta horizontal para cerrar las caras de la brida y verificar claros o hacer tops-on / tops-off, como en la GE D11. Los tensionadores de carcasa estiran cada espárrago axialmente: la tuerca se baja a mano y todos reciben la misma precarga, como en la carcasa de la 7FA y la 7EA.
Una bomba neumática alimenta la herramienta mediante manifolds, bloques T y mangueras de enlace, con manómetros en línea y válvulas de paso para leer y controlar la presión durante la secuencia.
El procedimiento del fabricante y los registros de calibración viajan con el kit. Cuando nuestros técnicos (TFAs) la operan, usted recibe además un reporte de servicio en campo con lecturas as-found / as-left para el expediente de su paro.
El kit para su frame (tuercas hidráulicas o tensionadores, mangueras, bomba, manifolds, manómetros y adaptadores), el procedimiento del fabricante, los registros de calibración y, si usted lo elige, nuestros TFAs para instalar, operar y retirar la herramienta.
Por proyecto: renta del kit, días de TFA, movilización y consumibles como partidas separadas en la RFQ. Tarifario bajo solicitud. NDA disponible; órdenes de compra por SAP Business Network o directas.
Sí. Nuestro alcance es la herramienta hidráulica y su operación; el izaje de la tapa, las maniobras y la coordinación general del paro quedan con su contratista. Alineamos la secuencia con su gerente de paro antes de movilizar.
Sí. Canadá y México / Latinoamérica se cotizan por proyecto en USD, con la importación temporal gestionada junto con su agente aduanal o importador de registro.
Envíenos la unidad, revisión del frame, lista de pernos y ventana del paro. Le respondemos con disponibilidad y cotización por proyecto.
